레이저 절단기 - AT Solution

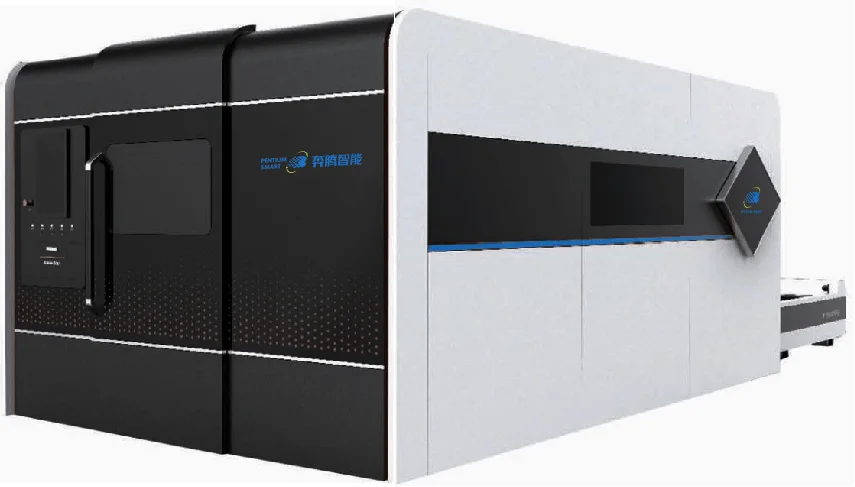

고성능 밀폐형 절단기

BT6025/BT6020/BT4020/BT4015/BT3015

성능&특성 Features

1.베이스자동교환으로 작업효율30%이상 단축。
2.밀폐형으로 설계 작업 안전문제 해결
3.고성능 이동 장치 부착으로 생산효율 현저히 상승。
4.설비에 원격조정 시스템 부착。

가공범위(Working Area)	3m1.5m/4m2m/6m2m/6m2.5m
사양 (Laser Output Power)	6000w—25000w
절단면칫수(width of cutting line)	±0.02mm
정확도(positioning accuracy)	±0.03mm/m
속도(Acceleration)	1.2G
사용기체(Auxiliary gas)	혼합가스(nitrogen)、산소(oxygen)공기(air)

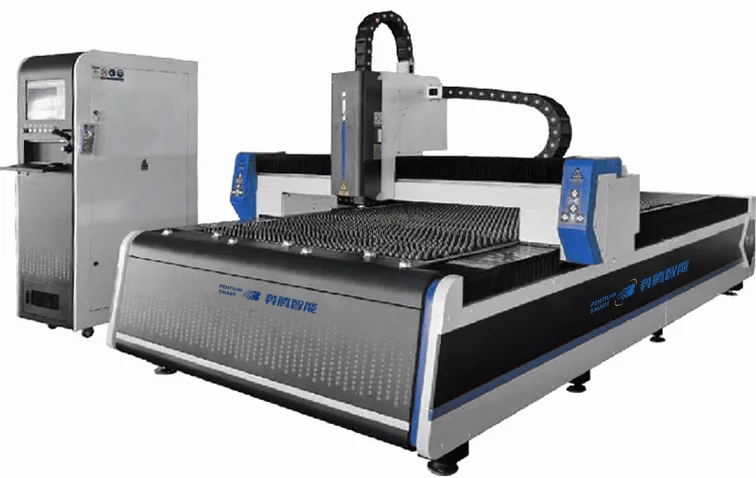

표준형 레이저 절단기

BT6025/BT6020/BT4020/BT4015/BT3015

성능&특성 Features

1.공업용 자재 선정으로 제품의 안전성과 5면 가공시스템으로 기계와 제품의 품질 향상;
2.프랑스,독일,일본 부품 사용으로 설비 품질 향샹:
3.세계 최고 품질의 부품사용으로 가공속도 상승 및 최상의 제품 생산;
4.대만 기계전용 레일 부착으로 장시간 생산에도 품질 보장；
5.전문 레이저전용 가공시스템 도입으로 품질 향상.

기술참조 Technical Parameters

절단면Cutting Range Selection	3m1.5m/4m2m/6m2m/6m2.5m
레이저출력Laser Output Power	500w—6000w
초점 정밀도Workbench Axial Accuracy	+0.03mm
중복초점정밀도Workbench Repeat Accuracy	+0.02mm
사용전력Power Requirements	380V50Hz
메인전기보호등급Total Power Protection Leve	IIP54

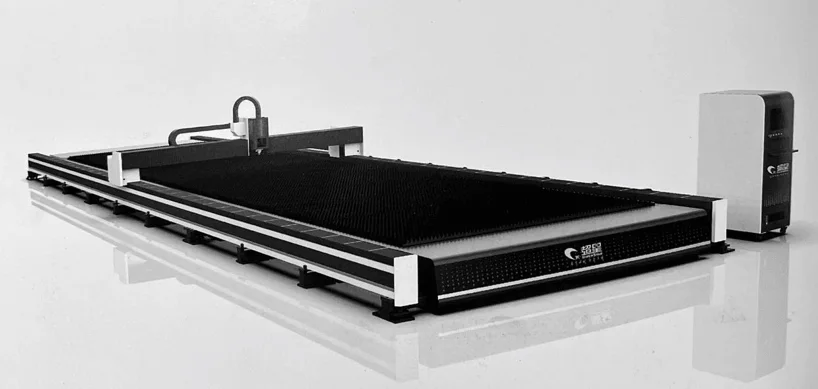

표준형 레이저 절단기

BT6025/BT6020/BT4020/BT4015/BT3015

성능&특성 Features

1.공업용 자재 선정으로 제품의 안전성과 5면 가공시스템으로 기계와 제품의 품질 향상;
2.프랑스,독일,일본 부품 사용으로 설비 품질 향샹:
3.세계 최고 품질의 부품사용으로 가공속도 상승 및 최상의 제품 생산;
4.대만 기계전용 레일 부착으로 장시간 생산에도 품질 보장
5.전문 레이저전용 가공시스템 도입으로 품질 향상.

기술참조 Technical Parameters

절단면Cutting Range Selection	10m16m20m/2.5m
레이저출력Laser Output Power	6000w—25000w
초점 정밀도Workbench Axial Accuracy	+0.03mm
중복초점정밀도Workbench Repeat Accuracy	+0.02mm
사용전력Power Requirements	380V50Hz
메인전기보호등급Total Power Protection Leve	IIP54

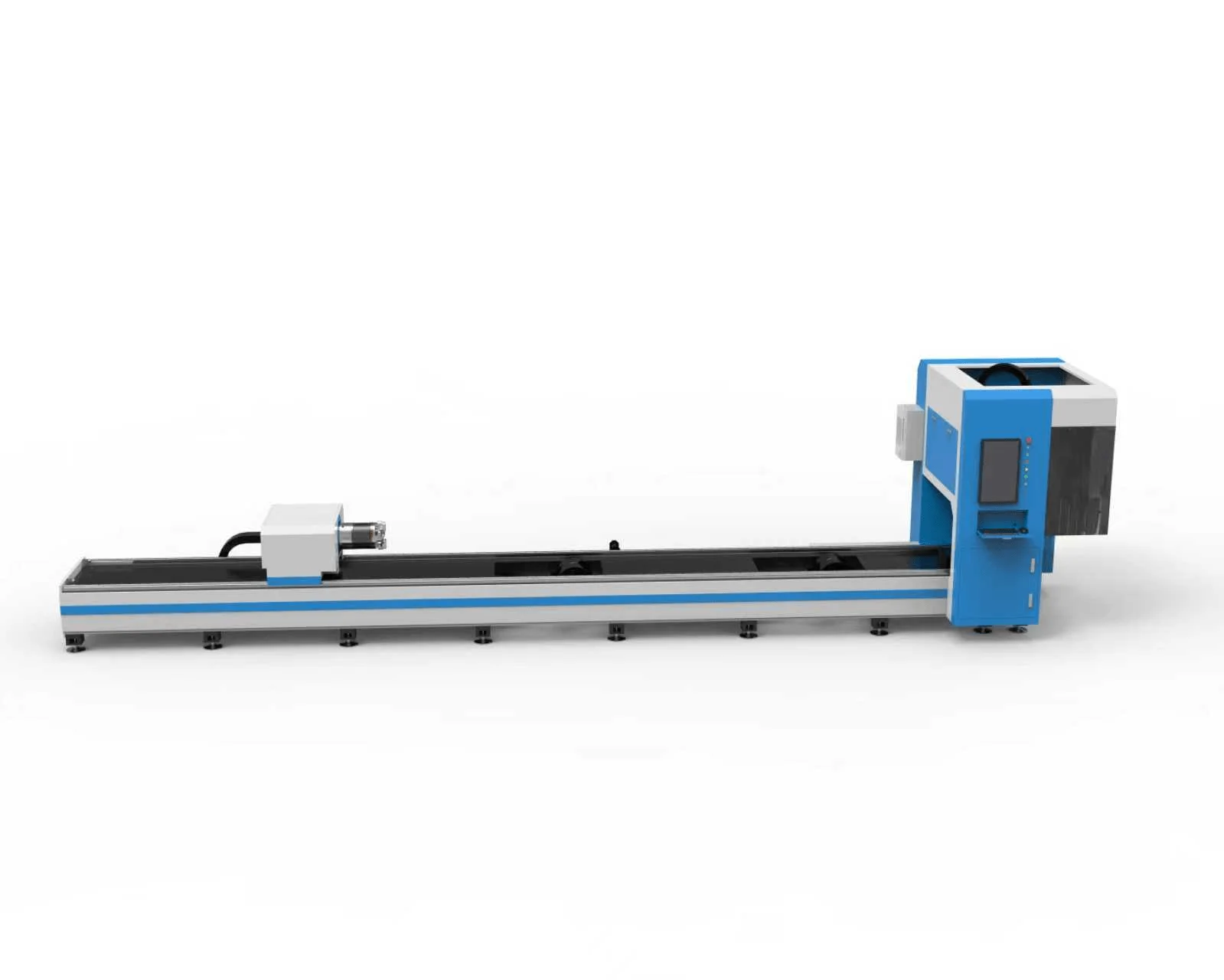

파이프 절단 전용 레이저

BT3015/BT4020/BT6020/BT8020

성능&특성 Features

1.파이프 전용절단용으로 생산한 고성능 레이저 설비;
2.설비 설계부터 품질，추후 품질관리까지 믿고 사용할수 있는 최상의 제품;

기술참조 Technical Parameters

파이프가공범위/Tube cutting working area	中15m-4160mL-8000m;(≤200m) (Square and rectangular tube diagonals≤200mm)
X.Y축가공범위/XY axis positioning accuracy	±0.03mm/m
XY축중복초점설정XY axis repest pasiticning acaracy	±0.02mm/m
XY축최대속도/X,Y axis max speed	80m/min
XY축최대가속도/X,Y axis max acceleration	0.8G
베이스최대회전속도/Max.turning speed	80rpm
최대절단속도/Max.cutting speed	25m/min
가공칫수/Tailings length	≥200mmAccording to the specific pipe will be slightly different
